高压电缆局部放电在线监测系统

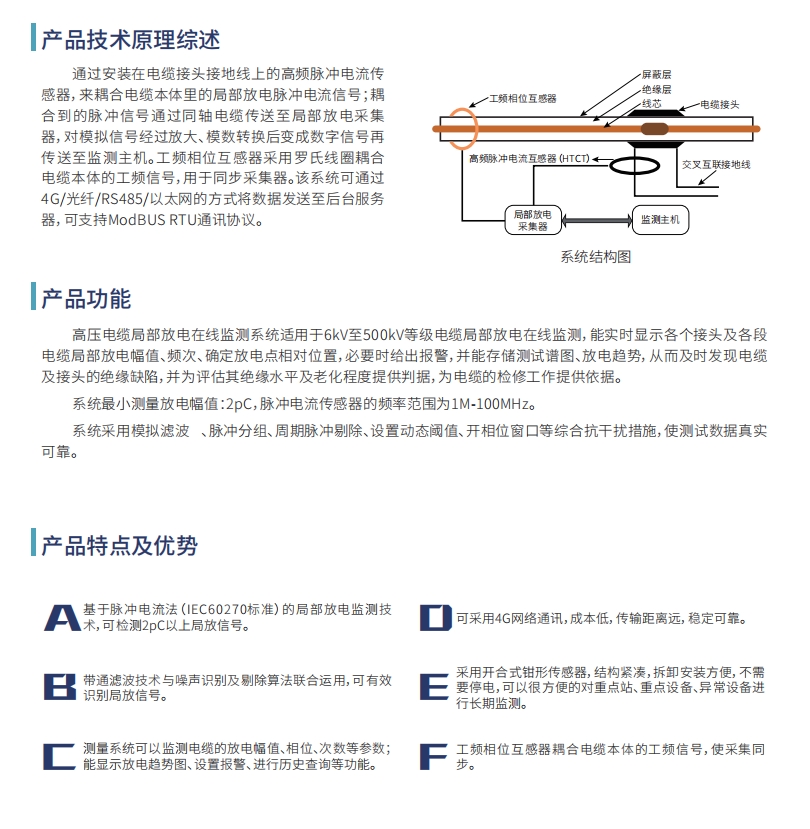

通过安装在电缆接头接地线上的高频脉冲电流传感器，来耦合电缆本体里的局部放电脉冲电流信号；耦合到的脉冲信号通过同轴电缆传送至局部放电采集器，对模拟信号经过放大、模数转换后变成数字信号再传送至监测主机。工频相位互感器采用罗氏线圈耦合电缆本体的工频信号，用于同步采集器。该系统可通过4G/光纤/RS485/以太网的方式将数据发送至后台服务器，可支持ModBUS RTU通讯协议。
