一、产品简介
       ZH-300变压器油色谱在线监测系统（多组份原理）是基于气相色谱技术的变压器油中溶解多组份气体在线监测产品。系统能按设定周期在线检测出变压器油中溶解H2、CO、CO2、CH4、C2H2、C2H4、C2H6等7组份气体的含量，可通过专家系统判断是否存在潜伏性故障，是过热性故障还是放电性故障，并按设定的报警值进行报警。变压器油色谱在线监测系统能通过站控层网络将油中溶解气体在线监测信息按IEC61850标准组织上送至后台软件。
       装置采用分布式控制采样技术，具有自诊断、自恢复功能。各功能模件耦合弱，功能独立，采用机架式架构，便于工程维护。

二、系统组成
       气体监测装置由柱箱单元、脱气单元、载气单元、主控单元四部分构成。
       油色谱在线监测系统可由现场监测主机独立完成，现场监测主机包含色谱数据采集处理模块、、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及61850规约通讯等。
       油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等。
       气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等。
       气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等；辅助单元包括置于变压器接口、油管及通信及电源电缆等。

三、功能原理
       在主控单元控制下，各单元协同工作，按设定流程完成变压器油中溶解气体组份的在线监测和分析：载气单元可自产载气；脱气单元负责油气分离；柱箱单元用于将气体各组份分离并产生谱图文件；主控单元控制油色谱采样的整体流程，分析谱图文件，计算各气体组份浓度，采用三比值法、大卫三角法，对变压器工况进行初步诊断，原始谱图文件、测量数据及诊断结果按IEC61850标准组织，上送后台软件。主控单元可以连接调试软件，仿真后台软件功能，设置装置参数，控制装置的色谱分析流程。

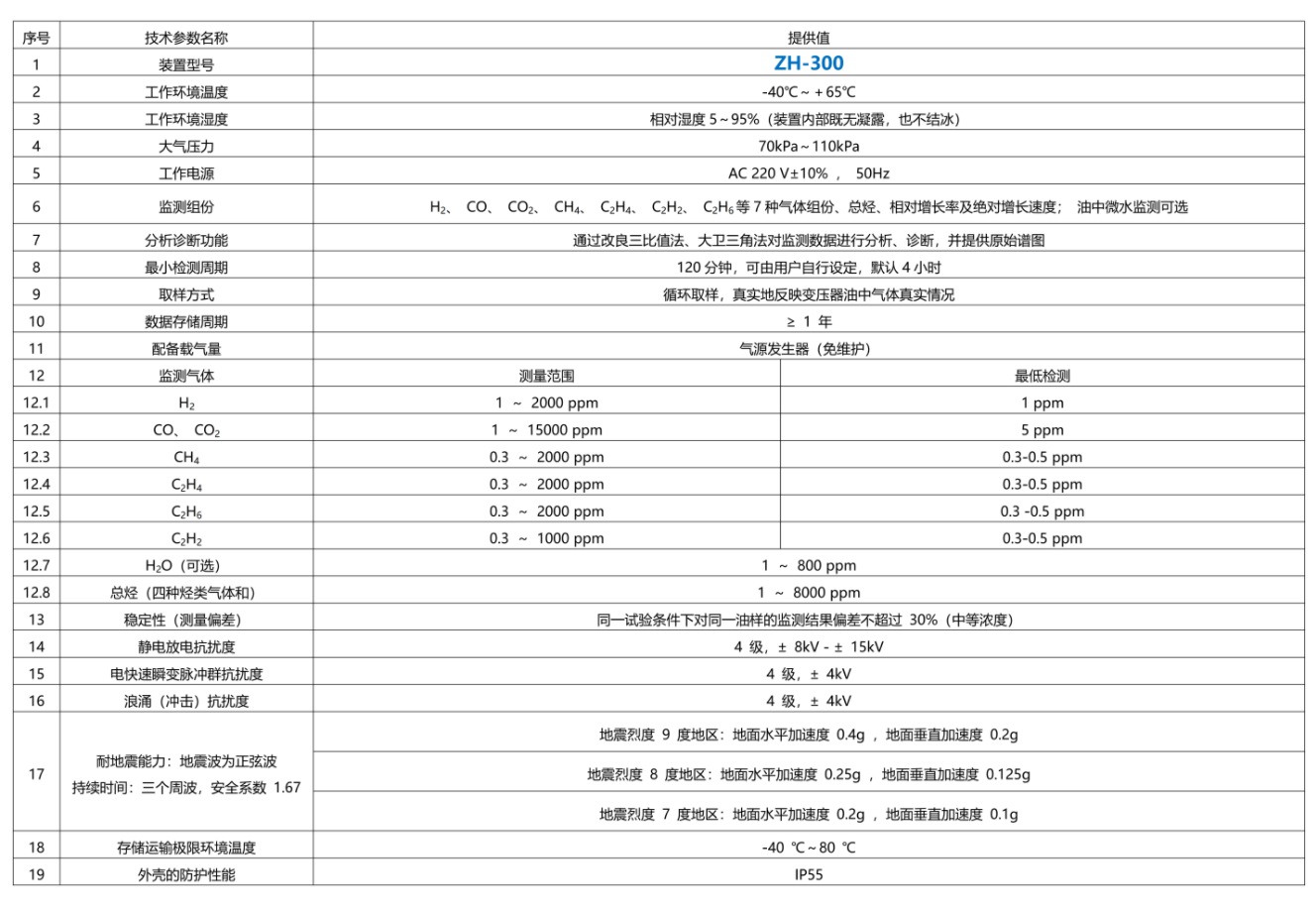

四、技术指标
